Guía completa sobre la instalación de un Chiller enfriado por agua paso a paso

La instalación de un chiller enfriado por agua puede resultar compleja, especialmente cuando se requiere una solución de climatización eficiente y confiable. A menudo, surgen dudas sobre cómo abordar este proceso de manera óptima, desde la selección del equipo adecuado hasta la puesta en marcha, pasando por consideraciones técnicas y de seguridad.

En esta guía completa, te acompañamos paso a paso en la instalación de un chiller enfriado por agua, compartiendo nuestra experiencia en ingeniería y servicio técnico. Ofrecemos una explicación detallada y accesible, cubriendo aspectos clave como la planificación, la conexión de componentes, el llenado y purga del sistema, y la configuración inicial. Con este recurso, podrás enfrentar la instalación con confianza, asegurando un funcionamiento eficiente y duradero del equipo.

Selección e instalación de componentes clave en un Chiller enfriado por agua

Compresores y evaporadores: Corazón del sistema

La elección del compresor adecuado es crítica, ya que determina la eficiencia y capacidad del Chiller. Se recomiendan compresores semiherméticos o scroll para aplicaciones comerciales e industriales, por su equilibrio entre rendimiento y mantenimiento. Los evaporadores de tipo carcasa y tubo son ideales para sistemas enfriados por agua, asegurando un intercambio térmico eficiente. Durante la instalación, verifica que el flujo de agua en el evaporador sea uniforme, utilizando válvulas de control y sensores de temperatura para monitorear el punto de rocío y evitar la formación de hielo.

Refrigerantes y válvulas de expansión: Control preciso

Utiliza refrigerantes de bajo PCA como el R-134a o R-410A para cumplir con normativas ambientales. La válvula de expansión termostática (TXV) es esencial para regular el flujo de refrigerante según la carga térmica. Asegura una caída de presión adecuada (generalmente entre 5-10°C) para optimizar la evaporación. Instala filtros secadores en la línea de líquido para eliminar humedad y contaminantes, protegiendo así el circuito de refrigeración.

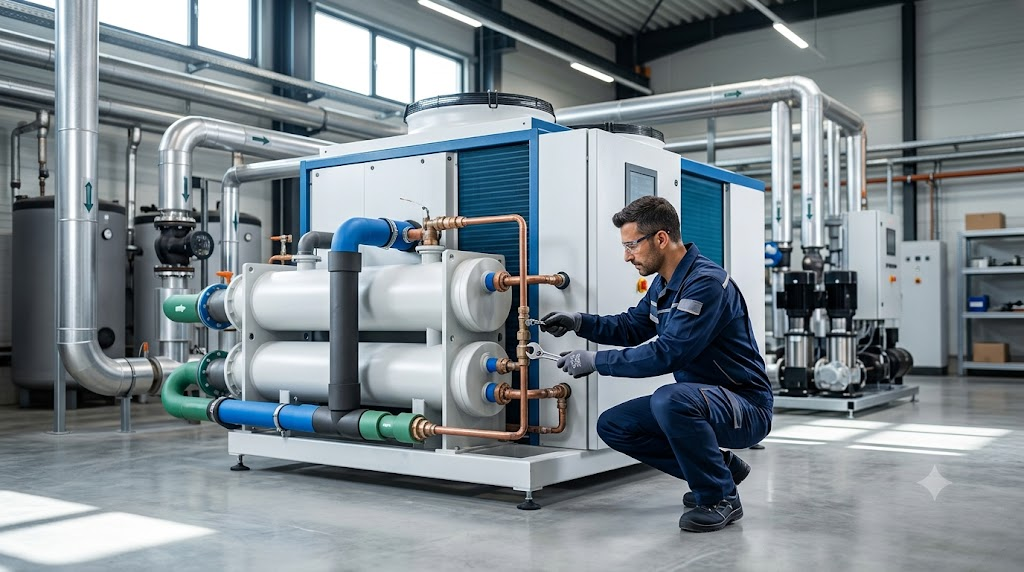

Proceso de instalación paso a paso de un Chiller enfriado por agua

Montaje de tuberías y aislamiento térmico

Las tuberías deben ser de acero inoxidable o cobre para resistir la corrosión y las altas presiones. Aplica aislamiento de espuma elastomérica con un espesor mínimo de 25 mm para minimizar las pérdidas térmicas. Utiliza soportes antivibratorios en la instalación del Chiller para reducir el ruido y las vibraciones transmitidas al sistema hidráulico.

Conexión eléctrica y calibración de sensores

Verifica que el suministro eléctrico coincida con los requisitos del Chiller (generalmente 400 V trifásico). Conecta los sensores de temperatura y presión al sistema de control, calibrándolos para rangos operativos de 5-15°C en el lado de agua fría. Configura los termistores y transductores de presión para activar alarmas en caso de desviaciones superiores al ±2°C o ±0.5 bar.

Mantenimiento preventivo y solución de averías comunes

Diagnóstico de fallas en el sistema de refrigeración

Inspecciona periódicamente los intercambiadores de calor en busca de incrustaciones cálcicas, utilizando inhibidores de corrosión en el agua de proceso. Monitorea la superficie de evaporación para detectar obstrucciones que reduzcan la eficiencia. Si el Chiller no alcanza la temperatura deseada, revisa el nivel de refrigerante y busca fugas con detectores electrónicos de halógenos.

Optimización del rendimiento energético

Implementa un sistema de free cooling cuando la temperatura exterior sea inferior a 10°C, aprovechando el aire ambiente para enfriar el condensador. Ajusta la válvula de by-pass para modular el flujo de agua según la carga térmica, reduciendo el consumo del compresor en hasta un 30%. Programa mantenimientos semestrales para limpiar los intercambiadores y verificar la eficiencia del motor eléctrico con análisis de vibraciones.

Preguntas Frecuentes

¿Cuáles son los pasos iniciales para la instalación de un Chiller enfriado por agua?

Antes de comenzar, asegúrate de tener un espacio adecuado y ventilado para la instalación. Verifica que el Chiller esté en perfectas condiciones y que todos los componentes estén incluidos. Conecta las tuberías de agua al Chiller y asegúrate de que las válvulas estén cerradas para evitar fugas. Luego, conecta las tuberías al sistema de refrigeración y verifica que las conexiones sean seguras.

¿Cómo se realiza la conexión eléctrica del Chiller?

La conexión eléctrica debe realizarse por un profesional calificado. Conecta el Chiller a una fuente de alimentación adecuada, siguiendo las especificaciones del fabricante. Verifica que el cableado sea correcto y que no haya daños en los cables. Instala un interruptor diferencial y un sistema de puesta a tierra para garantizar la seguridad.

¿Qué medidas de mantenimiento preventivo se deben tomar para el Chiller?

El mantenimiento preventivo es clave para garantizar el buen funcionamiento del Chiller. Realiza una limpieza periódica de los filtros y las tuberías para evitar obstrucciones. Verifica los niveles de refrigerante y aceite, y reemplázalos si es necesario. Inspecciona las válvulas y las conexiones para detectar fugas, y asegúrate de que el sistema esté libre de corrosión. Además, monitorea el rendimiento del Chiller y realiza ajustes si es necesario para optimizar su eficiencia.
